KenDurian: Pengenalan Kepada Sistem Perlindungan

18 Julai 2018, Rabu.

Assalamualaikum Semua,

Terdetik untuk saya berkongsi perkara-perkara asas tentang Sistem Perlindungan.

Definisi perlindungan - menyelamatkan perkakasan elektrik dari rosak teruk jika berlaku kerosakan arus bocor ke bumi dan kerosakan lebihan arus.

Geganti (Relay) - Alat (device) di mana mengesan kerosakan kebumi dan kerosakan arus lebih.

Unit perlindungan adalah satu unit di mana kerja-kerja testing perlu di jalankan sebelum sesuatu perkaskasan du mula tugas dalam bahasa pasar adalah kontraktor testing. :)

Serba sedikit penerangan yang boleh saya kongsi kan mengenai.

Relay terbahagi kepada 3 jenis:

Jenis Eletromekanikal
Jenis Elektrostatic
Jenis Numerikal.

Jenis Elektromekanikal :

Geganti/Relay dari segi rekabentuk yang terdiri dari mekanikal part.

kelebihan - Harga relay yang murah.

- Relay ini adalah tahan lama dan sesuai dengan iklim
dimalaysia.

kekurangan - tidak dapat merekod "fault rekod" apabila berlaku kerosakan.

Relay Jenis Elektromekanikal.

Made: Reyrolle

Type: Solkor RF

Jenis Elektrostatik:

Geganti dari segi rekabentuk yang terdiri dari komponenlektronik tapi lebih kepada setting static dengan mengetik di relay..

kelebihan - Harga relay yang murah.

kekurangan - tidak dapat merekod "fault rekod" apabila berlaku
kerosakan.

- Relay ini kurang respon dlm ertikata istilah
(RelayTido). Sebagai contoh jika berlaku tripping
relay tidak berfungsi.

Relay Jenis Elektrostatic

Made: GEC

Type: MCGG

Jenis Numerikal :

Gengandari segi rekabentuk yang terdiri dari Digital skrin dan Komponen-komponen Elektronik.

kelebihan - Dapat Merekod Event Jika Berlaku Kerosakan
Kebumi atau Kerosakan Lebihan Arus

- Tahan Lama Jika bilik Control Pabel Mempunyai
Aircond.

kekurangan - Harga terlalu mahal.

- Tidak tahan panas.

Relay Jenis Gre110. dibuat dari Toshiba.

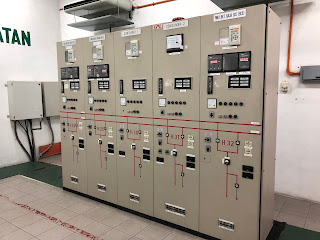

Relay GRE 110 Toshiba dipasang kan di VCB Jenis Tamco

Relay Jenis P14NB Agile adalah jenis Numerikal

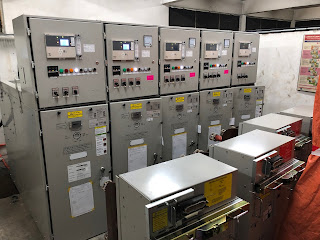

Relay Jenis P14NB Agile di pasang di VCB Tamco.

Relay Numerikal Jenis Argus 1 siemens yang Dipasang Pada VCB Tamco.

Relay-Relay Over Curren Earth Fault adalah penting dalam menjaga sistem-sistem di TNB sendiri.

Bateri Charger 30Vdc dan 110Vdc

Bateri Charger - Sebagai Jantung Kepada Sistem Relay

Suply: 240V bagi single phase Charger.,

Output: +ve 15Vdc, -ve 15Vdc, Total Dc 30V

Bateri Charger adalah penting kerana Memberi Power Supply kepada Relay-Relay OCEF.

Jika Bateri Charger Tidak Berfungsi Maka output DC tidak ke Relay dan seterusnya Suply Relay tiada. Apabila berlakunya Fault Relay tidak dapat signal untuk men'Trip'kan VCB. dan kerosakan lebih besar boleh berlaku kepada Pepasangan.

-ve 17.42Vdc

Cara-cara untuk mengambil Bacaan Pada Bateri Charger dengan mengguna Multimeter.

Bateri Charger 110V - Sebagai Jantung Kepada Sistem Relay

Suply: 240V bagi Single phase.

415V bagi Three Phase.

Output: +ve 60Vdc, -ve 60Vdc, Total Dc 120V

Bateri Cherger 110Vdc Jenis Berkat Insaf..

Bateri Charger Jenis Saft Nife. Output 110Vdc. Kebanyakan dipasang di Stesen Suis Utama (SSU) Pencawang Masuk Utama (PPU), Pencawang Masuk Utama (PMU)
